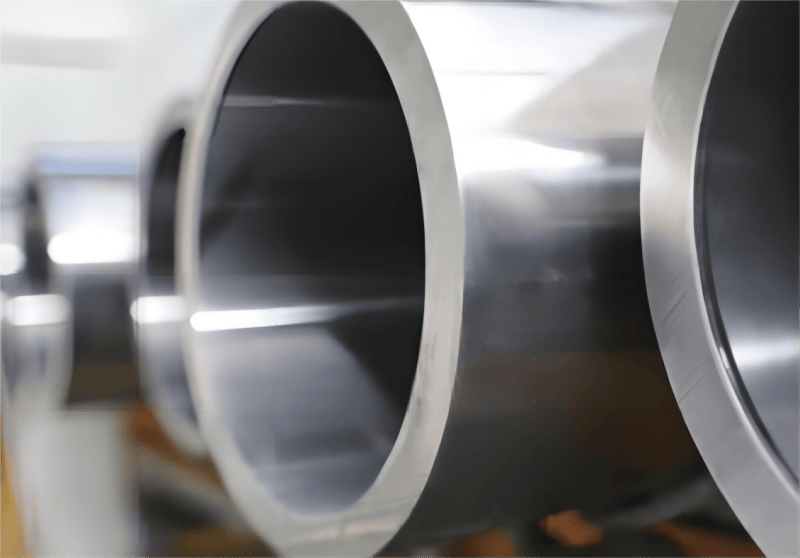

لوله های بدون درز از جنس استنلس استیل به دلیل استحکام، مقاومت در برابر خوردگی و دوام در صنایع بسیار ارزشمند هستند. آنها به دلیل انعطاف پذیری و سهولت نگهداری در بخش هایی مانند نفت و گاز، ساخت و ساز، داروسازی و فرآوری مواد غذایی به طور گسترده استفاده می شوند. در این مقاله، انواع مختلف لولههای بدون درز فولاد ضد زنگ، روشهای تولید آنها، گریدهای آلیاژی، مشخصات ASTM و حوزههای کاربردی خاص آنها را بررسی میکنیم.
انواع لوله های فولادی ضد زنگ بر اساس روش تولید
لوله های فولادی ضد زنگ با استفاده از دو روش اصلی تولید می شوند: جوشی و بدون درز. لوله های فولادی ضد زنگ بدون درز s بدون هیچ گونه اتصال جوش ساخته می شوند و ساختار صاف و یکنواخت را در سراسر لوله تضمین می کنند. این ساختار بدون درز استحکام فوق العاده ای را ارائه می دهد و این لوله ها را برای کاربردهای فشار بالا ایده آل می کند.
فرآیند تولید لوله های فولادی بدون درز : لوله های بدون درز معمولاً از طریق نورد گرم یا کشش سرد از یک شمش گرد جامد تولید می شوند. بیلت گرم شده و سوراخ می شود و یک لوله توخالی بدون درز جوش ایجاد می کند. عدم وجود درز خطر نشتی یا شکستگی را حتی در محیط های پر استرس کاهش می دهد.
تولید لوله های جوشی : اگرچه لوله های جوش داده شده بدون درز نیستند، اما به طور گسترده در صنایعی که به تحمل فشار بالا نیاز ندارند استفاده می شود. لوله های جوش داده شده با نورد فولاد و جوش دادن لبه ها به یکدیگر، معمولاً با استفاده از فرآیندهایی مانند جوشکاری ذوبی الکتریکی (EFW)، جوشکاری مقاومتی الکتریکی (ERW) و جوشکاری قوس زیردریایی (SAW) ایجاد می شوند.
تفاوت های کلیدی : تفاوت اصلی بین لوله های بدون درز و جوش داده شده در فرآیند تولید آنها نهفته است. در حالی که لولههای فولادی بدون درز قویتر و بادوامتر هستند، لولههای جوش داده شده عموماً مقرون به صرفهتر و برای کاربردهایی با فشار پایینتر مناسب هستند.
انواع روش های جوشکاری لوله های جوشی:
EFW - جوشکاری ذوبی الکتریکی
ERW - جوشکاری با مقاومت الکتریکی
HFW - جوشکاری با فرکانس بالا
SAW - جوشکاری زیر آب
لوله های بدون درز مانند لوله فولادی کربن بدون درز و لوله فولادی ضد زنگ بدون درز اغلب برای محیط های با فشار بالا ترجیح داده می شوند، در حالی که لوله های جوش داده شده ممکن است برای سایر مصارف مناسب تر باشند.
انواع لوله های فولادی ضد زنگ – بر اساس گریدهای آلیاژی
ترکیب آلیاژی لوله های بدون درز فولاد ضد زنگ به طور قابل توجهی بر خواص، کاربردها و دوام آنها تأثیر می گذارد. گریدهای مختلف آلیاژ استحکام، مقاومت در برابر خوردگی و خواص مکانیکی منحصر به فردی را ارائه می دهند.
لوله استنلس استیل آستنیتی : این رایج ترین نوع لوله فولادی ضد زنگ است و به دلیل مقاومت در برابر خوردگی و انعطاف پذیری عالی آن شناخته شده است. معمولاً از گریدهایی مانند Type 304 , 304Lو 316/316L استفاده می شود. لوله های آستنیتی غیر مغناطیسی هستند و سطوح بالایی از کروم و نیکل را ارائه می دهند.
لولههای فولادی ضد زنگ فریتی : لولههای فریتی، مانند نوع 430 ، مغناطیسی هستند و معمولاً در برابر خوردگی کمتر از درجههای آستنیتی مقاوم هستند. با این حال، آنها مقرون به صرفه تر هستند و برای کاربردهایی که شامل محیط های خورنده شدید نیستند، مناسب هستند.
لوله گرد فولاد ضد زنگ مارتنزیتی : فولاد ضد زنگ مارتنزیتی که به دلیل سختی و استحکام شناخته شده است در کاربردهای با مقاومت بالا مانند نوع 410 و نوع 420 استفاده می شود . لوله های مارتنزیتی مغناطیسی هستند و می توان آنها را تحت عملیات حرارتی قرار داد تا خواص مکانیکی آنها افزایش یابد.
فولاد ضد زنگ دوبلکس (دوپلکس 2205) : فولاد ضد زنگ دوبلکس بهترین خواص درجه های آستنیتی و فریتی را ترکیب می کند و استحکام و مقاومت بالایی در برابر خوردگی ارائه می دهد. Duplex 2205 به ویژه برای کاربردهایی که نیاز به استحکام و مقاومت بالا در برابر ترک خوردگی تنشی دارند مناسب است.
در زیر جدولی وجود دارد که انواع مختلف لوله های فولادی ضد زنگ را بر اساس ویژگی ها، سبک، مشخصات، کاربردها و زمینه های کاربردی مقایسه می کند.
| ویژگی ها | سبک | مشخصات | استفاده می کند | از مناطق کاربردی |
|---|---|---|---|---|
| مقاومت در برابر خوردگی | آستنیتی | نوع 304, 316/316L | فرآوری مواد غذایی، داروسازی | شیمیایی، غذایی، پزشکی |
| خواص مغناطیسی | فریتیک | 430 تایپ کنید | گزینه های کم هزینه | خودرو، لوازم خانگی |
| سختی | مارتنزیتی | 410، 420 تایپ کنید | برنامه های کاربردی با مقاومت بالا | توربین، قطعات صنعتی |
| قدرت و مقاومت | دوبلکس | دوبلکس 2205 | نفت و گاز، پتروشیمی | فراساحل، انرژی |
| مقاومت در برابر درجه حرارت بالا | درجات آلیاژی بالا | نوع 310s، 321 | برنامه های کاربردی با دمای بالا | مبدل های حرارتی، کوره ها |
انواع مختلف بر اساس مشخصات ASTM
استانداردهای ASTM در تعریف گریدها و کیفیت های خاص لوله های فولادی ضد زنگ برای کاربردهای صنعتی حیاتی هستند. در اینجا برخی از مشخصات ASTM که معمولاً با لوله های بدون درز فولاد ضد زنگ مرتبط هستند آورده شده است:
ASTM A312 : این مشخصات لوله های فولادی زنگ نزن آستنیتی بدون درز، درز مستقیم و جوشکاری سرد را پوشش می دهد. ابعاد لوله ASTM A312 به طور گسترده برای خدمات عمومی خورنده و در دمای بالا استفاده می شود.
ASTM A269 : این استاندارد لوله های فولادی زنگ نزن آستنیتی بدون درز و جوش داده شده را برای خدمات عمومی مشخص می کند. لوله های تحت پوشش ASTM A269 عمدتاً در کاربردهای کم فشار استفاده می شوند.
ASTM A790 : این مشخصات لوله های فولادی ضد زنگ فریتی/آستنیتی بدون درز و جوش داده شده را پوشش می دهد که اغلب به عنوان فولاد ضد زنگ دوبلکس شناخته می شود. لوله جوشی Astm A790 برای کاربردهای با مقاومت بالا مناسب است و مقاومت در برابر خوردگی عالی را ارائه می دهد.
سایر استانداردهای ASTM :
A106 - برای کاربردهای با دمای بالا
A333 - لوله های فولادی آلیاژی جوش داده شده و بدون درز برای کاربردهای در دمای پایین
A335 - لوله فولادی آلیاژی فریتی بدون درز برای سرویس در دمای بالا
جدول مشخصات ASTM برای لوله های فولادی ضد زنگ
| استاندارد ASTM | نوع | کاربرد | مواد | محدوده دمای |
|---|---|---|---|---|
| ASTM A312 | آستنیتی (بدون درز/جوش داده شده) | خورنده عمومی و دمای بالا | 304, 316/316L | تا 1500 درجه فارنهایت |
| ASTM A269 | آستنیتی (بدون درز/جوش داده شده) | کم فشار، سرویس عمومی | 304، 304 لیتر | دماهای متوسط |
| ASTM A790 | دوبلکس | برنامه های کاربردی با مقاومت بالا | دوبلکس 2205 | متغیر |
| ASTM A106 | فولاد کربن | سرویس با دمای بالا | فولاد کربن بدون درز | دمای بالا |
| ASTM A335 | فولاد آلیاژی فریتی | سرویس با دمای بالا | فولاد آلیاژی فریتی | دمای بالا |
انواع مختلف لوله های فولادی ضد زنگ بر اساس مناطق کاربردی
لوله های فولادی ضد زنگ به طور گسترده ای در صنایع مختلف بر اساس خواص منحصر به فرد خود استفاده می شوند. در اینجا انواع متداول طبقه بندی شده بر اساس برنامه آورده شده است:
لولههای بهداشتی : این لولهها معمولاً در صنایعی مانند فرآوری مواد غذایی، داروسازی و بیوتکنولوژی استفاده میشوند، جایی که بهداشت در اولویت قرار دارد. لوله های فولادی ضد زنگ ASTM A270 به دلیل مقاومت در برابر خوردگی و تمیزی بالا معمولاً برای این کاربردها استفاده می شوند.
لوله های مکانیکی : در کاربردهایی که نیاز به پشتیبانی ساختاری دارند، مانند ماشین آلات خودرو و صنعتی استفاده می شود. لوله های مکانیکی اشکال مقطعی مختلفی مانند مستطیل، مربع و گرد را برای مطابقت با الزامات مهندسی خاص ارائه می دهند.
لوله های پولیش شده : لوله های صیقلی که در کاربردهای معماری و زیبایی شناسی رایج هستند، به دلیل جذابیت بصری خود شناخته شده اند و اغلب در ساختمان های مسکونی و تجاری و همچنین در مبلمان یافت می شوند. نوع 309s و نوع 310s از مواد لوله جلا داده شده اغلب استفاده می شوند.
لوله های با دمای بالا : برای محیط هایی با گرمای شدید، نمرات فولاد ضد زنگ مانند Type 304h و Type 321 به دلیل مقاومت در برابر حرارت ایده آل هستند. آنها در کاربردهایی مانند مبدل های حرارتی، بویلرها و کوره ها استفاده می شوند.
جدول مبتنی بر کاربرد برای لوله های فولادی ضد زنگ
| منطقه کاربرد | نوع لوله | مشخصات | ویژگی ها | موارد استفاده معمولی |
|---|---|---|---|---|
| مواد غذایی و دارویی | لوله های بهداشتی | ASTM A270 | مقاومت در برابر خوردگی بالا | اتاق های تمیز، آزمایشگاه ها |
| ماشین آلات صنعتی | لوله های مکانیکی | ASTM A554 | اشکال مختلف | خودرو، ماشین آلات سنگین |
| معماری | لوله های جلا داده شده | نوع 309s، 310s | زیبایی، مقاومت در برابر سایش | طراحی داخلی، مبلمان |
| درجه حرارت بالا | لوله های مقاوم در برابر حرارت | نوع 304h, 321 | انعطاف پذیری در دمای بالا | بویلر، مبدل حرارتی |
سوالات متداول
تفاوت بین لوله های فولادی ضد زنگ جوشی و بدون درز چیست؟
پاسخ : لوله های بدون درز بدون درز جوش هستند و از یک تکه فلز ساخته شده اند که استحکام و دوام بالایی را ارائه می دهند. لوله های جوش داده شده از جوشکاری ورق ها یا نوارهای فولادی به یکدیگر تشکیل می شوند که آنها را مقرون به صرفه تر می کند اما برای کاربردهای فشار بالا مناسب تر نیستند.
کدام استاندارد ASTM معمولا برای کاربردهای با دمای بالا استفاده می شود؟
پاسخ : ASTM A335 و ASTM A312 معمولا برای کاربردهای با دمای بالا استفاده می شوند. ASTM A335 برای لوله های فولادی آلیاژی فریتی است، در حالی که ASTM A312 برای لوله های فولادی زنگ نزن آستنیتی است.
مزایای فولاد ضد زنگ دوبلکس چیست؟
پاسخ : فولاد ضد زنگ دوبلکس، مانند Duplex 2205 ، ترکیبی از استحکام و مقاومت در برابر خوردگی را ارائه می دهد و آن را برای محیط های پر استرس مانند نفت و گاز در دریا ایده آل می کند.
** آیا لوله های فولادی ضد زنگ بدون درز برای کاربردهای صنعتی بهتر هستند؟
